Як перевірити діодний міст генератора?

17.07.2024

Діодний міст генератора відіграє важливу роль у роботі автомобільної електричної системи, перетворюючи змінний струм на постійний. Неправильна робота цієї деталі може призвести до проблем із зарядженням акумулятора та нестабільної роботи електричних систем автомобіля. В даній статті ми розповімо, як перевірити діодний міст, щоб переконатися у його справності.

Що таке діодний міст генератора?

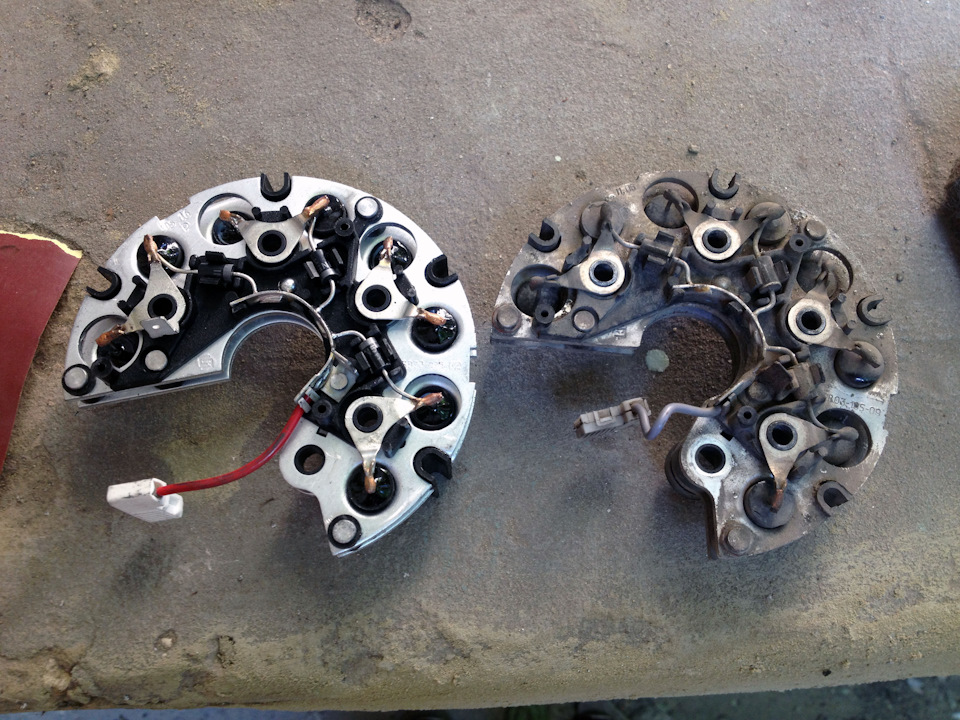

Діодний міст представляє собою набір діодів, які випрямляють змінний струм, що генерується генератором, в постійний. Цей процес дозволяє зарядити акумулятор та живити електричні системи автомобіля. Діодний міст зазвичай складається з шести діодів: три позитивних і три негативних, з'єднаних певним чином для забезпечення правильної роботи.

Ознаки несправності діодного мосту

Перед тим, як приступати до перевірки діодного мосту, важливо розпізнати основні ознаки його несправності:

акумулятор почав швидко розряджатися;
фари мерехтять або горять тьмяніше;
виникають проблеми із запуском двигуна;
з'явився запах гару у сфері генератора;
на АКБ надто висока або, навпаки, низька напруга.

Як перевірити діодний міст генератора?

Для перевірки діодного моста генератора знадобиться мультиметр і декілька простих кроків:

Крок 1. Підготовка

Вимкніть акумулятор автомобіля, щоб уникнути короткого замикання та пошкодження електричних компонентів. Зніміть генератор з автомобіля. Це може вимагати демонтажу деяких інших компонентів, тому дотримуйтесь інструкцій виробника.

Крок 2. Перевірка діодів на наявність пробою

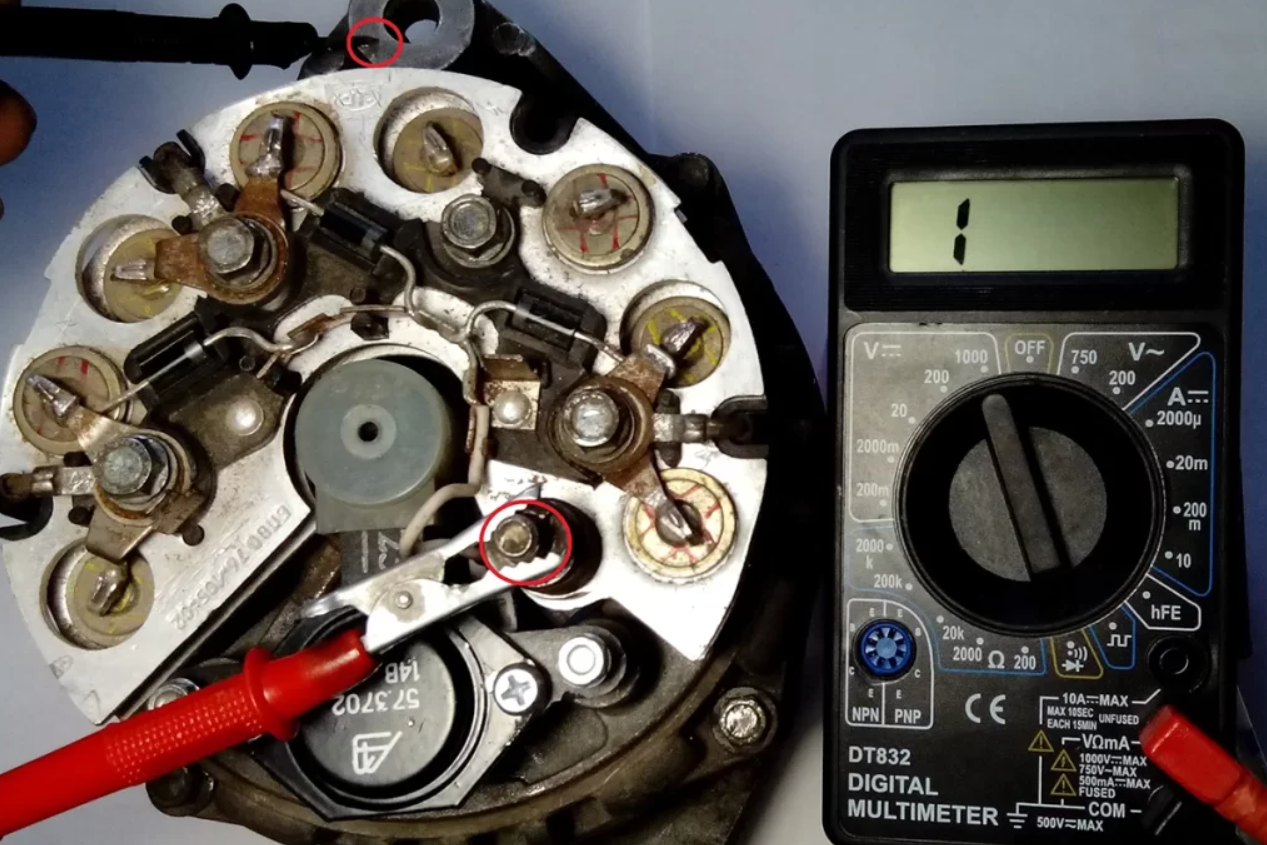

Встановіть мультиметр у режим перевірки діодів.
Підключіть щупи до висновків діода: чорний щуп до анода (негативний висновок) та червоний щуп до катода (позитивний висновок). При справному діоді мультиметр повинен показувати падіння напруги (зазвичай близько 0.5-0.7 для кремнієвих діодів).
Поміняйте щупи подекуди. Мультиметр має показати "OL" (обрив ланцюга), що свідчить про правильну роботу діода.

Повторіть ці кроки для кожного діода.

Крок 3. Перевірка на витікання

Підключіть щупи мультиметра до протилежних виводів кожного діода. Якщо пристрій показує низький опір в обох напрямках, це вказує на витікання та несправність діода.

Крок 4. Перевірка напруги генератора

Встановіть генератор назад на автомобіль та підключіть всі електричні з'єднання. Підключіть акумулятор і запустіть двигун.

Виміряйте напругу на клемах акумулятора за допомогою мультиметра. Напруга має бути в межах 13.8-14.4 В. Якщо показник виходить за ці межі, можливо, діодний міст несправний.

Висновок

Перевірка діодного мосту є важливою процедурою підтримки справної роботи автомобільної електричної системи. Регулярна діагностика та заміна несправних діодів допоможуть уникнути проблем із зарядкою акумулятора та продовжити термін служби генератора. Якщо ви не впевнені у своїх навичках або не маєте необхідного обладнання, рекомендується звернутися до професіоналів для проведення діагностики та ремонту.

Сподіваємося, що ця стаття допомогла вам зрозуміти, як перевірити діодний міст генератора, і тепер ви можете самостійно провести діагностику цього важливого компонента.
