Установка штатної магнітоли EasyGo S326 в Mitsubishi Outlander XL

12.06.2016

Сьогодні у нас в гостях середньорозмірний кросовер Mitsubishi Outlander XL (2006-2012) дорестайл. Даний Міцубісі Аутлендер виявився в найпростішій комплектації, тобто стояла звичайна акустика без штатного підсилювача і сабвуфера. Власник автомобіля хотів головний пристрій на базі ОС Windows з GPS картами Навітел і можливістю установки штатної камери Mitsubishi, камера була встановлена пізніше. З огляду на ці побажання і бюджет цієї інсталяції була обрана штатна магнітола Mitsubishi Outlander XL EasyGo S326.

Почнемо з фотографії самого автомобіля.

Заводська магнітола Mitsubishi Outlander XL, як бачимо про будь-який сучасний функціонал не може бути й мови.

Процес інсталяції починається з демонтажу старої магнітоли. В даному випадку слід починати з повітропроводів.

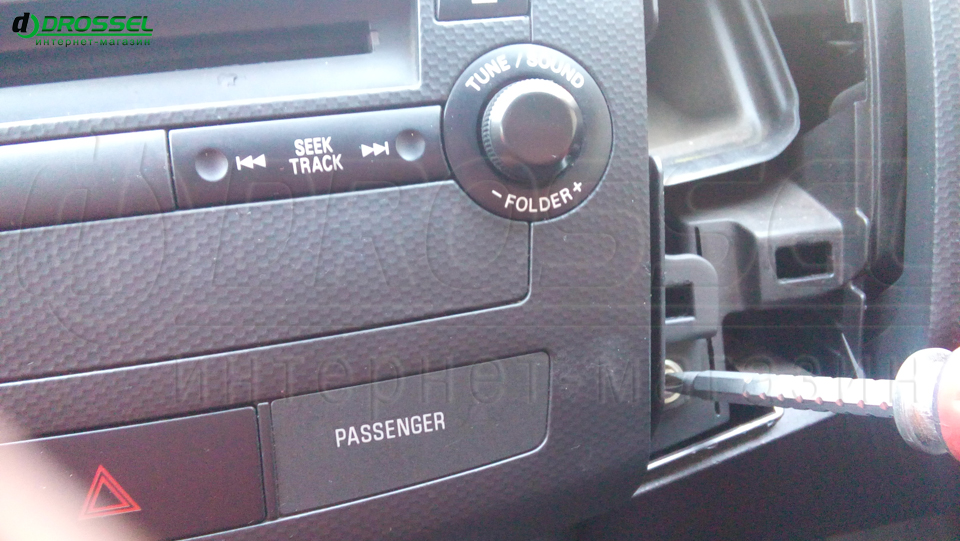

Тепер знімаємо головний пристрій. Відкручуємо всі гвинти.

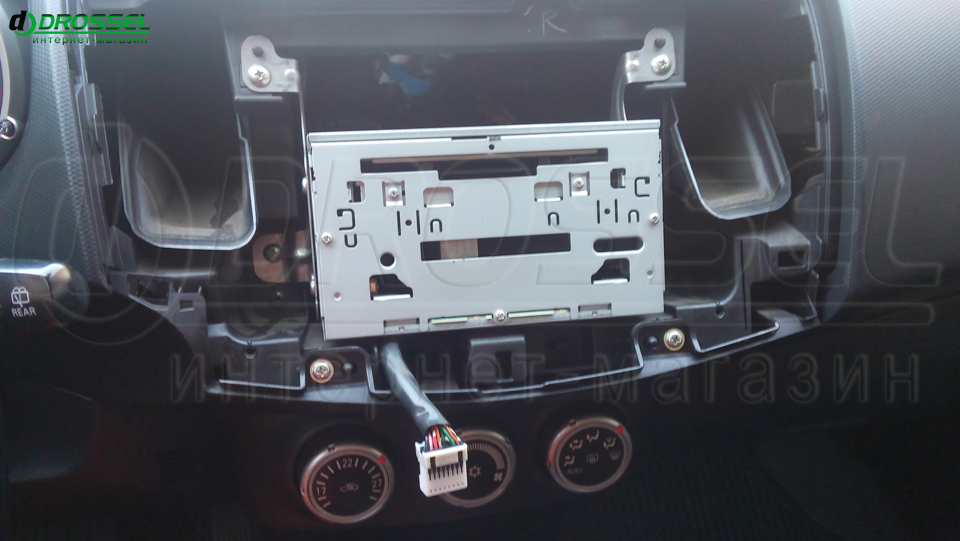

Як і деякі інші штатні магнітоли Mitsubishi, головний пристрій складається з двох частин. Знімаємо лицьову частину, не забуваємо відключити блок з кнопкою «аварійка» і індикаціями подушок безпеки.

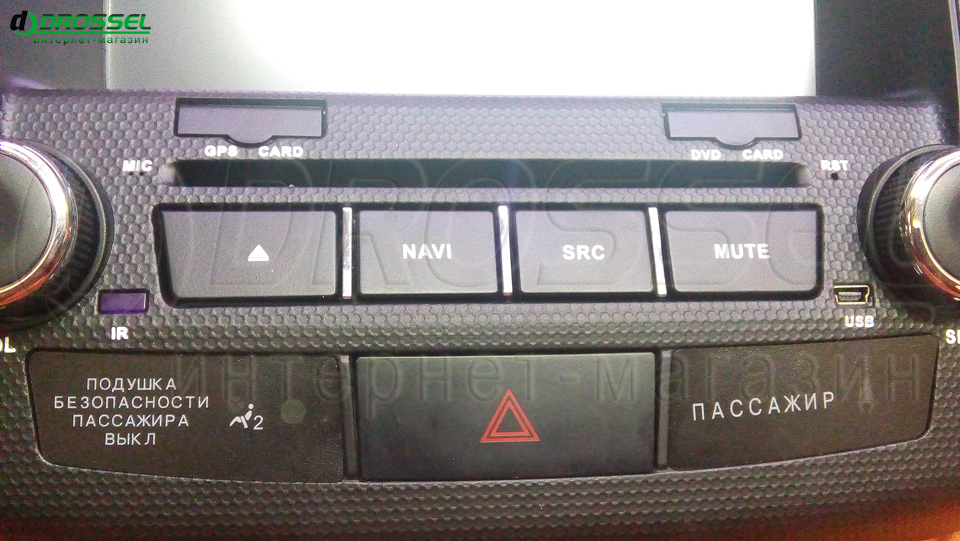

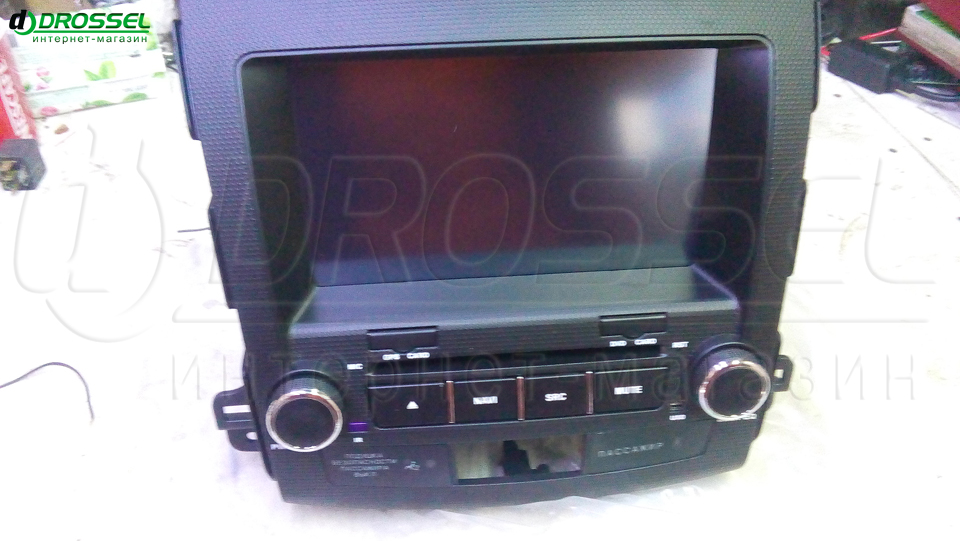

Як бачимо кнопку «аварійки» потрібно встановлювати заводську. Знімемо її із заводською магнітоли і встановлюємо в EasyGo S326.

Підключаємо головний пристрій до заводської проводки і перевіряємо на працездатність. Відзначимо що підключення здійснюється «роз'єм в роз'єм», провода різати ніякі не треба.
